Como uma imagem ajuda o Engenheiro Patologista

Uma das principais ferramentas na amplitude do tema Patologia é a imagem, e no estudo das Manifestações Patológicas em Engenharia não poderia ser diferente.

Neste artigo, gostaríamos de exemplificar na prática o poder de 02 Registros Técnicos Fotográficos em prol do Engenheiro Patologista. Nos casos a seguir, temos exemplos de desprendimentos volumétricos de revestimento argamassado de emboço.

Situação 01: Desprendimento volumétrico de emboço em fundo laje.

IMAGEM A SER ANALISADA - 01:

IMAGEM FRACIONADA 01.01:

- Observação 01: Espessura excessiva de argamassa de emboço - 02 camadas. Ausência de tela metálica;

- Observação 02: Argamassas com acentuada heterogeneidade de traços;

IMAGEM FRACIONADA 01.02:

- Observação 03: Baixo índice de aglomerantes (cimento ou cal);

- Obervação 04: Excesso de pulverulência;

IMAGEM FRACIONADA 01.03:

- Observação 05: Substrato "limpo", a área da face da estrutura de concreto (laje) está completamente isenta do chapisco denotando anomalia de falta de adesividade na interface "chapisco x laje";

IMAGEM FRACIONADA 01.04:

- Observação 06: Chapisco presente na face da estrutura de concreto (laje), anomalia de falta de adesividade na interface "chapisco x emboço";

IMAGEM FRACIONADA 01.05:

- Observação 07: Risco iminente de mais desprendimentos volumétricos, revestimento argamassado de emboço completamente isolado do substrato.

Situação 02: Desprendimento volumétrico de emboço em face vertical e fundo de viga.

Vista Geral para entendimento da imagem a ser analisada:

IMAGEM A SER ANALISADA - 02:

IMAGEM FRACIONADA 02.01:

- Observação 01: espessura excessiva de argamassa de emboço. Ausência de tela metálica

IMAGEM FRACIONADA 02.02:

- Observação 02: Espessura excessiva de argamassa de emboço, 03 camadas. Ausência de tela metálica;
- Observação 03: Baixo índice de aglomerantes (cimento ou cal);
- Observação 04: Excesso de pulverulência;

IMAGEM FRACIONADA 02.03:

- Observação 05: Aplicação de tijolo maciço ("chapeamento") duplo para preenchimento volumétrico, anomalia de inserção de corpo estranho;

IMAGEM FRACIONADA 02.04:

- Observação 06: Substrato "limpo", a área da face da estrutura de concreto (viga) está completamente isenta do chapisco denotando anomalia de falta de adesividade na interface "viga x chapisco";

IMAGEM FRACIONADA 02.05:

- Observação 07: Risco iminente de mais desprendimentos volumétricos, revestimento argamassado de emboço completamente isolado do substrato;

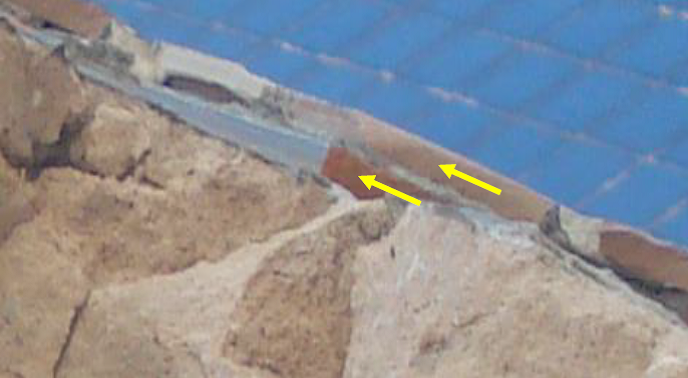

IMAGENS FRACIONADAS 02.06 e 02.07:

- Obervação 08: Duplo revestimento cerâmico ("cerâmica sobre cerâmica"), procedimento não aceito para fachadas prediais.

Como demonstrado, as imagens são muito importantes, mas nada pode superar o Engenheiro Patologista de forma presencial na análise dos fatos para emissão de um Diagnóstico perfeito a fim de descobrir o melhor Método de Reparo.

Engº Civil Esp. Lawton Parente
j

- Construtor, Consultor e Professor

- Pós-Graduado em Engenharia Diagnóstica e Patologia das Edificações

- Diretor Técnico do IBAPE-CE - Instituto Brasileiro de Avaliações e Perícias de Engenharia do Ceará

- Conselheiro e Diretor do CREA-CE - Conselho Regional de Engenharia e Agronomia do Ceará
- Membro do Instituto de Engenharia de São Paulo

CONSTRUTORA ENGETERRA - Revitalizando e valorizando patrimônios
ENGETERRA DIAGNÓSTICA - Estudos Técnicos de Engenharia

Fone: +85 3472.1674

Email: engenharia@construtoraengeterra.com

Site: www.construtoraengeterra.com

Blog: www.lawtonparente.blogspot.com.br

Facebook/LawtonParente

quarta-feira, 12 de abril de 2017

"De repente a cerâmica do piso levantou!"

Descolamento de piso cerâmico - Imagem 01

Descolamento de piso cerâmico - Imagem 02

Descolamento de piso cerâmico - Imagem 03

As imagens acima mostram uma situação que ocorre com certa frequência nos pisos de edificações. Hoje pela manhã (12/04/17) um morador, bem assustado, de uma das edificações que estamos realizando a revitalização de sua fachada externa aproveitou nossa presença e relatou o episódio, segue:

"De repente ouvi uns estalos fortes e quando cheguei ao local (hall de serviço) vi que o piso estava levantado!"

Bem, primeiro que não tem nenhuma relação com a fachada; o que ocorre na grande maioria dos casos é que há presença de EPU - Expansão Por Umidade excessiva nas peças cerâmicas. Estas tensões expansivas, individualmente tracionam as próprias peças cerâmicas, porém dentro do sistema geram tensões de compressão entre as peças circunvizinhas e tudo acaba sendo transmitido pelas juntas de assentamento (rejunte).

Parece esquisito, traciona e comprime... É uma trama de tensões gerada puramente pela 3a. Lei de Newton - Ação e Reação:

- A primeira ação se dá através da expansão da peça em si, que gera a tração;

- A reação ocorre porque ao lado daquela peça expandida, existe outra que irá resistir a este esforço;
- O sistema Newtoniano pode ser potencializado caso a peça ao lado esteja sofrendo processo semuelhante de EPU, ou seja, mais ação e reação.

Normalmente outras peças cerâmicas, no entorno da ocorrência, quebram ou se descolam também, isso pode ser facilmente constatado através da instabilidade e do som produzido ao pisá-las.

Deve-se avaliar também alguns outros fatores:

- Outros tipos de expansão como a térmica ou a higroscópica;

- Deformação lenta do concreto, no caso de grandes vãos;

- Ausência ou ineficiência de juntas elásticas;

- Excesso de rigidez das juntas de assentamento (rejunte).

Lembrando que após este tipo de ocorrência, a melhor decisão a tomar é chamar um Engenheiro Civil Patologista para emitir seu diagnóstico e o método de reparo, tudo através de um Parecer Técnico de Engenharia.
